Какие испытания требуются для ввода здания в эксплуатацию?
Первичная приемка жилых (многоквартирных домов) предполагает проведения следующих испытаний:
МЫ ПРОВОДИМ:
- Прочностные характеристики лестниц (при их наличии);
- Прочностные характеристики ограждений кровли;
- Аэродинамические испытания воздуховодов с естественным побуждением;
- Эквивалентная равновесная объемная активность (ЭРОА) радона-222 и торо-на-220 в воздухе;
- Проведение испытаний на шум (при наличии лифтового узла);
- Соответствие класса по давлению дымовой трубы проектной документации (при варианте поквартирного отопления);
- Наличие тяги в дымовой трубе (при варианте поквартирного отопления)
- Неразрушающие методы определения прочности бетона (ударно-импульсный метод, отрыв со скалыванием).
Первичная приемка котельных предполагает проведения следующих испытаний:
- Соответствие класса по давлению дымовой трубы проектной документации (при варианте поквартирного отопления);
- Наличие тяги в дымовой трубе (при варианте поквартирного отопления);
- Аэродинамические испытания воздуховодов с естественным побуждением (или механическим побуждением);
Проведение испытаний дымовых труб на соответствие класс по давлению дымовой трубы проектной документации
Металлические дымовые трубы устанавливаются во всех домах имеющие котел с закрытой камерой сгорания, а также котельных. Отопление в таких домах называется поквартирным.
Все металлические дымовые трубы производятся в соответствии с:

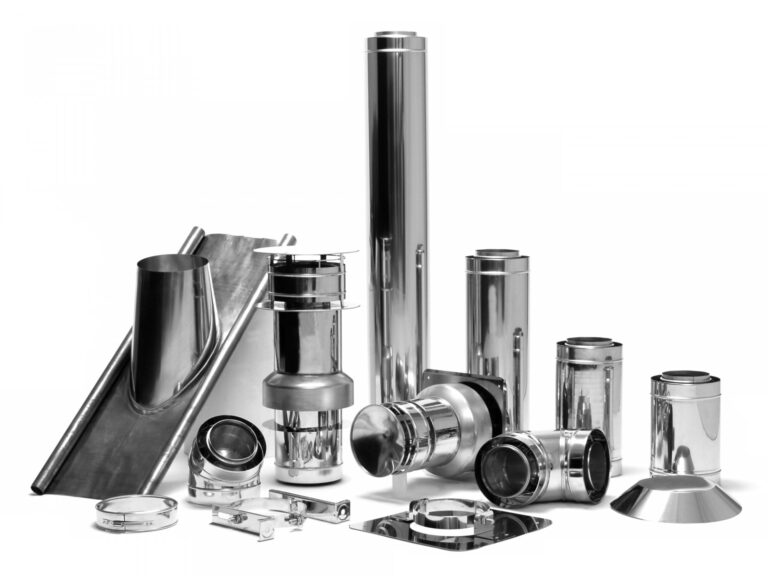

СТБ EN 1856-1-2013 (Стандарт на детали дымотрубной системы),

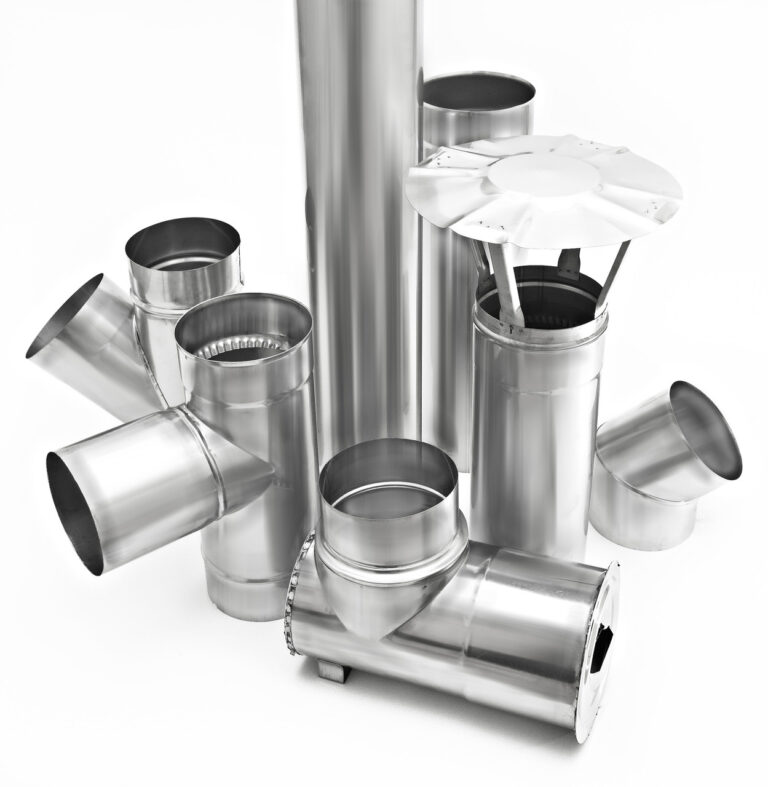

СТБ EN 1856-2-2013 (Стандарт на трубы которые без теплоизоляции и монтируются непосредственно в кирпичной шахте),

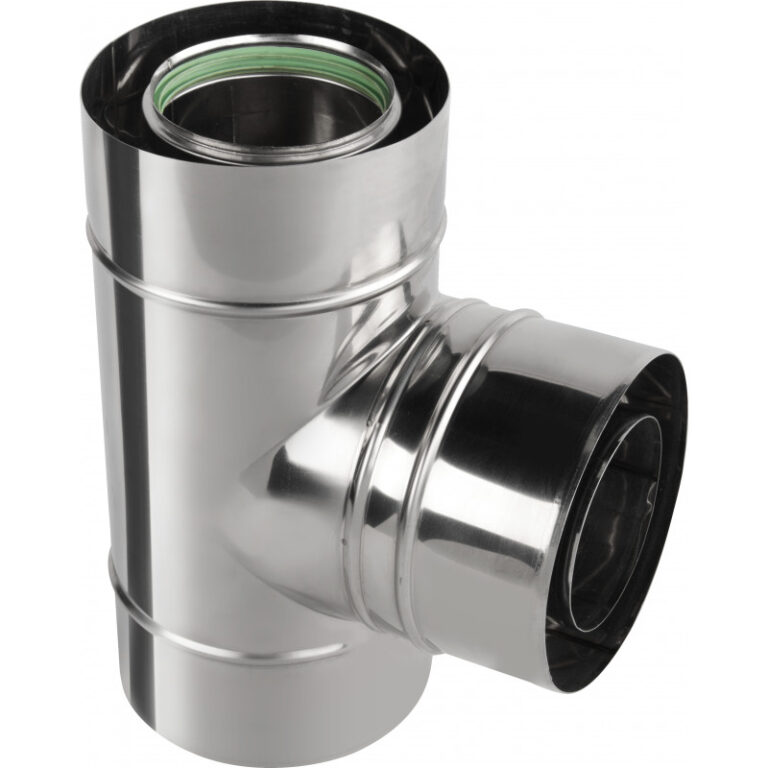

СТБ EN 14989-2-2013 (Стандарт на трубы коаксиально компоновки, т.е. 2-х контурные трубы как сэндвич, только без теплоизоляционных материалов. По внутреннему контуру выходят продукты горения, а по внешнему идет чистый воздух в котел для поддержания процесса горения).
Маркируются все дымовые трубы практически одинаково:
Название дымовой трубы – СТБ EN 1856-1-2013 – T600 – P1 – W — Vx – L40045 – G(200)
- СТБ EN 1856-1-2013 – обозначение стандарта по которому производится труба;
- Т600 – класс по температуре (в данном случае он нам говорит, что номинальная рабочая температура 600 °С);
- P1 – класс по давлению дымовой трубы (бывают P1, P2, N1, H1, H2, подробнее поговорим ниже);
- W – конденсатостойкость (W – влажные, D – сухие условия);
- Vx – коррозионная стойкость (бывает V1, V2, V3)
- L40045 – характеристика материала облицовки дымовой трубы (в данном случае L40 – в соответствии со спецификацией номер материала 1.4401 (нержавеющая сталь AISI 316), 045 – толщина стали 0,45 мм);
- G(200) – устойчивость к возгоранию сажи (G – да, O – нет) и расстояние до горючих материалов (в данном случае 200 мм).
С 1 февраля 2019 года появилась необходимость подтверждения класс по давлению дымовой трубы после монтажа на объекте строительства (СТБ 2039-2010 Строительство. Монтаж систем внутреннего газоснабжения зданий и сооружений. Контроль качества работ). Проведения испытаний на наличие тяги и определения класса по давлению являются обязательными.
Процедура проведения испытаний
1. Испытания на наличие тяги в дымовой трубе
Контроль на наличия тяги в дымовой системе проводится перед испытаниями определения класса по давлению.
В многоквартирном жилом доме испытания проводятся на первом этаже. В открытый отвод дымовой трубы вставляется фен, который подает горячий воздух, прогревание происходит в течении 10 минут. После прогрева ставятся инвентарные воздухонепроницаемые заглушки и к отверстию на первом этаже подносится дымообразующее вещество, если дым засасывается в дымовую трубу, это свидетельствует о наличии.
2. Испытания на соответствие класса по давлению проектной документации
После положительного окончания испытаний на наличие тяги переходим к испытаниям на давления.
Для проведения испытаний закрыть следует еще устье и конденсатоотводчик. На первом этаже в отвод вставляется специальный датчик способный обеспечивать герметичность на протяжении всего времени испытаний. В дымовой канал начинают нагнетать воздух и поддерживать его в соответствии с таблицей ниже. Перед испытаниями мы должны определить что за труба перед нами P1 или N1. Узнать мы это можем из проектной документации (Обычной разделы ТМ, ГСВ, ОВ), по маркировке на трубе, эмпирическим путем (в соответствии с правилами проиктирования внутреннего газоснабжения зданий дымовые трубы обозначенные как P1 расположены внутри зданий, трубы обозначены как N1 расположены по фасаду зданий или как отдельно-стоящие). Если дымовая труба выдерживает необходимое давление и при этом скорость утечки в заданных диапазонах, то считается, что дымовая труба выдержала испытания и соответствует своему классу.
| Класс по давлению | Испытательное давление, Па | Скорость утечки, л·с-1·м-2 |
|---|---|---|
| N1 | 40 | <20 |
| P1 | 200 | <0,006 |
| P2 | 200 | <0,120 |
| H1 | 200 и 5000 | <0,006 |
| H2 | 200 и 5000 | <0,120 |

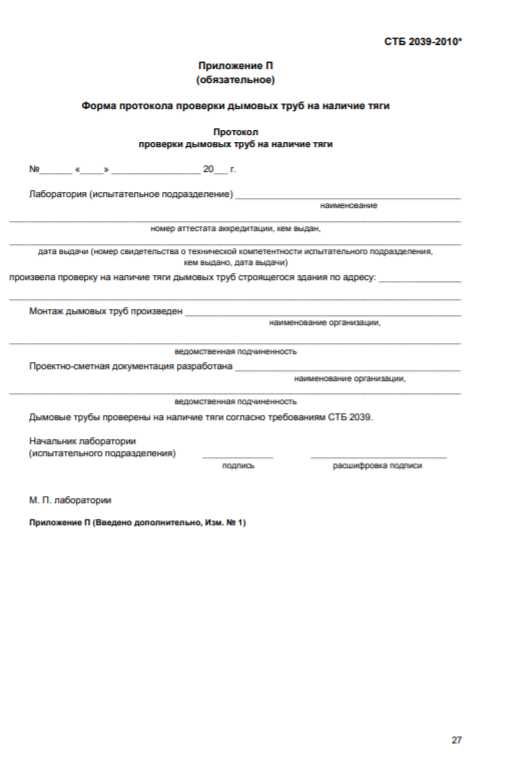

По окончанию работ на объекте наша аккредитованная лаборатория выдает протокол испытаний дымовой трубы, акт о проверке на наличие тяги дымовой трубы (в соответствии с Приложением П СТБ 2039-2010), акт о проверке на соответствие класса по давлению дымовой трубы проектной документации (в соответствии с Приложением Р СТБ 2039-2010).
При проведении испытаний на котельных используются примерно аналогичные подходы. Единственное, при испытаниях дымовых труб на котельной следует предоставить автовышку, для герметизации устья трубы. Предоставляем все услуги по первичной приемке зданий и сооружений в эксплуатацию которые были перечислены ранее. Про другие перечисленные испытания сможете прочитать в нашем Блоге. Надеемся на долгосрочное сотрудничество!
